系統介紹：

    換熱站是整個熱網系統中最核心的環節，它將一 次側蒸汽或高溫水通過熱交換器換成可以直接進入用 戶末端的采暖熱水。換熱站控制系統可以說是集中供 熱監控系統的核心部分，它主要包括現場控制器、傳 感器和執行器、遠程通訊設備。換熱站控制系統既可 獨立工作，也可以接受調度中心的監督指導。

    換熱站的完全自動化無人職守控制包括如下內容：

    供水溫度自動調節、循環泵自動調節、補水泵自動定壓、報警管理、故障保護。

主要包括：

    供水溫度自動調節 供水溫度經驗調節：根據室外氣象溫度生成供水溫度。 調節經驗曲線：通過調節一次網電動調節閥，實現供水溫度的自動調節。 固定供水溫度運行：直接設定要求的二次網供水溫度，不管室外溫度如何變化，始終保持供水溫度穩定。 分時段溫度調節：將一天設定四個不同的時段，在前兩種控制方式的基礎上修正供水溫度，做到最佳工況運行。

    循環泵自動調節 變頻定壓運行：設定供水壓力，自動調節變頻設備保證供水壓力穩定。 壓差控制：設定二次網供回水壓差，自動調節變頻設備保證供回水壓差滿足運行要求。 最不利壓差控制：通過采集最不利端壓差，保證最不利端壓差滿足運行要求

    補水泵自動調節 變頻補水定壓：設定系統補水壓力（或回水壓力），調節補水變頻設備，保證系統回水壓力穩定。 補水泵啟停補水定壓：設定系統補水壓力高限和低限，當壓力過高時停止補水泵，當壓力過低時啟動補水泵。

     報警管理 供水溫度超高報警 回水壓力過低報警 補水箱水位過低報警 供水壓力超壓報警 支持自由定義報警內容 超溫或循環泵全停時，閥口自動關閉 超壓自動泄水 水箱低水位時，補水泵自動停止

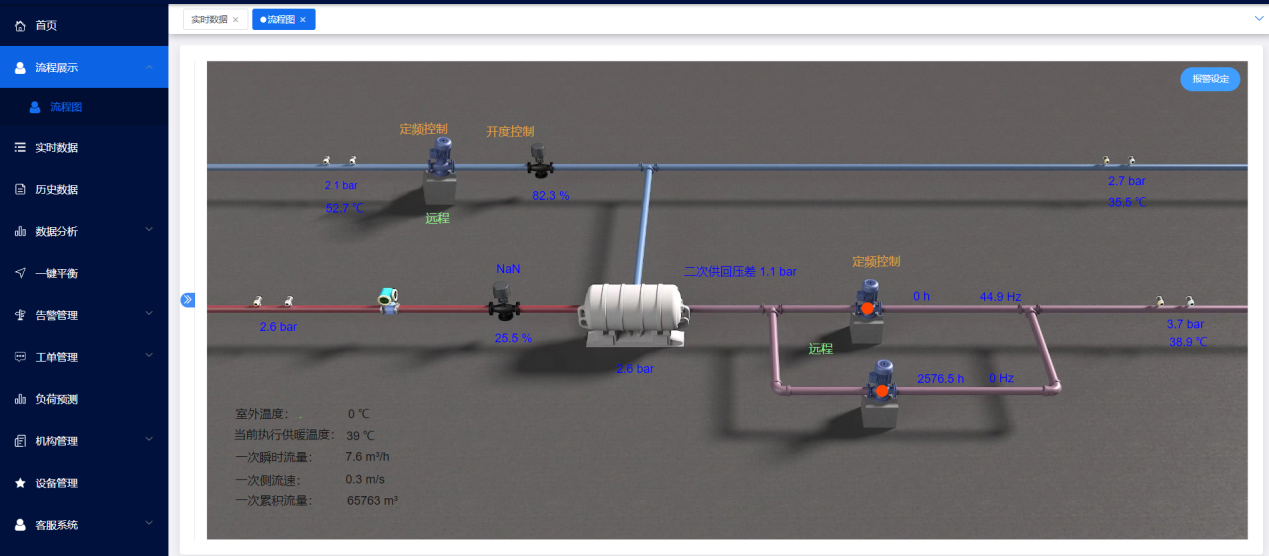

改造效果：實現了換熱站無人值守，并能夠在中控室實時監控每個換熱站的相關參數，為客戶節省了大量的人力物力。通過增加電動調節閥對二次供水溫度做到精確控制，并達到了一次管網水力平衡，節約了能源。應用了變頻控制節約了電能。
