產品介紹：分時分區分溫控制箱

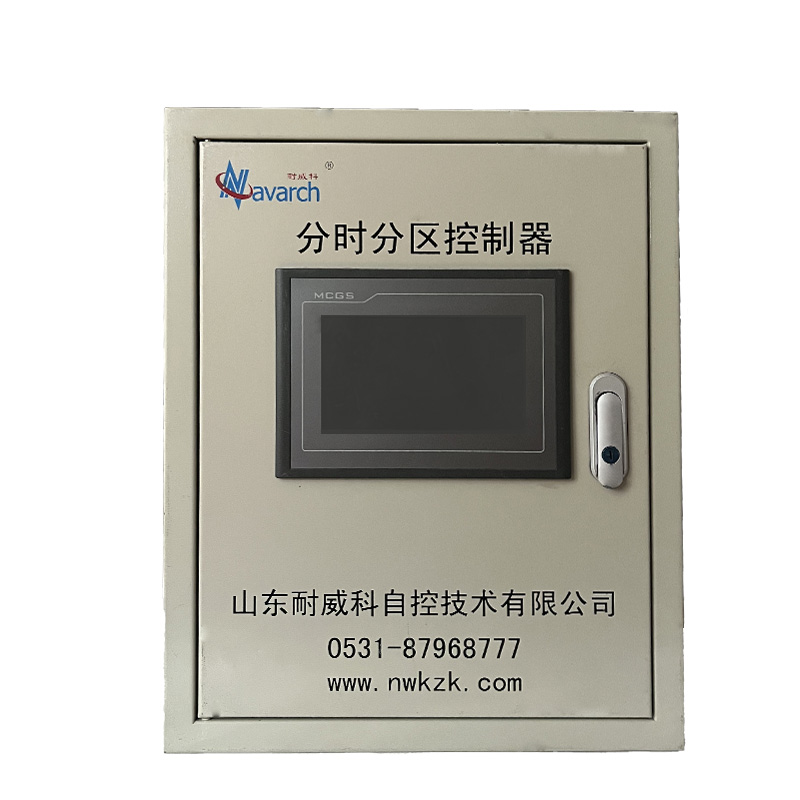

1. 產品外觀

產品材質：鍍漆鐵皮柜，厚度1mm

產品尺寸：300mm*200mm*100mm

產品重量：2.5kg

安裝方式：壁掛式安裝，距離配電柜≥1.5m

適用場合：單棟樓宇、供暖步調一致的區域

工作環境：濕度≤70%，溫度-20~40℃，低粉塵，低電磁干擾，無振動

2. 產品硬件及IO信息

提供24VAC電源

支持modbus通訊

可通過電臺通訊方式與上位機通訊

3. 供電方式

控制柜需外接AC220V電源；

控制柜內部可提供AC24V電源供執行器驅動電機；

4. 工作原理

在一個學校供熱系統中，一般既有24小時連續變溫供熱的用戶（如公寓樓），又有間歇性供熱的用戶（如教學樓），由于兩種供熱需求不同的用戶共存于一個供熱管網系統中，使得24小時連續供暖用戶連續高無供暖與間歇性供熱用戶不得不在夜間也進行無效供暖，造成了很大的能源浪費。
    耐威科得樓宇分時分溫控制系統根據用戶不同時間段對室內溫度（或者回水溫度）的不同要求，通過對電動調節閥門進行調節，進而改變用戶的循環水流量，達到精確調節用戶室內溫度（或者回水溫度），即按需供熱的目的。

工作原理圖如下：

分時分區控制系統由監控中心、分時分區控制箱、電動調節閥、溫度變送器、以及室外溫度傳感器等組成。

為了實現對公共建筑的分時分區控制，需在每棟樓的回水管上加裝一個電動調節閥，并加裝溫度變送器、及其他配套儀表，所有設備信號傳輸?shù)揭粋€就地控制箱上。就地控制箱對閥門自動控制，可將采集的溫度、閥門開度等信號上傳至監控中心，可實現遠程操作。

監控中心負責采集管網的溫度、閥門開啟度等參數，并向控制箱下達閥門開啟度的控制指令。

5. 功能簡介

1.7寸彩色觸摸屏人機對話界面，真彩色，屏幕分辨率800*480，交流環境友好，操作簡單；

2.具有控制室溫和控制水溫兩種控制方式；

3.可以分時段控制室溫或者水溫，時間段可以按照年月日劃分、按照一天24小時劃分、按照周六日劃分；

4.具有低溫保護功能，當室內溫度低于下限或者回水溫度低于下限時，閥門開度增大，加大供熱量，直到溫度恢復正常；

5.具有歷史報表查看功能；

6.具有歷史曲線調閱功能；

7.具有數據超上下限報警功能；

8.具有傳感器偏差修正功能，減少現場工作量；

9.具有閥門自動控制和手動控制功能；

10.具有管理員、操作員、負責人三級操作權限，防止越權操作而導致供熱事故；

11.有數據斷電保持功能，控制器斷電重啟后無需再次設定運行參數；

12.支持?jǐn)?shù)據遠程監控，具有遠程通信端口；

13.支持modbus標準協議，具有開放端口，支持TCPIP/485通訊。
